SoluçõesSoftware e equipamentos de RF

Software e instrumentos de RF desenvolvidos pela CelPlan

Desenvolvemos software de engenharia de redes desde 1992 e fornecemos os instrumentos de medição que trabalham com ele. São as ferramentas dos nossos próprios projetos, também licenciadas para operadoras, indústrias e órgãos reguladores: simulação de cobertura, medição da experiência do usuário, previsão de gargalos e localização de interferência.

Agende uma demonstração

O que cada ferramenta resolve

Planejamento

Simular a cobertura da rede antes de instalar a primeira antena

Onde colocar cada site, com qual antena, altura e potência? Em vez de descobrir em campo e refazer, simulamos a rede inteira sobre o relevo e as edificações reais e comparamos cenários.

Predição de cobertura ponto-área, ponto a ponto, ponto-multiponto e mesh
Projeto de enlaces de micro-ondas e dimensionamento de backbone e backhaul
Calibração do modelo de propagação com medições reais de campo
Escolha automática de sites (ACP) e de frequências (AFP)
Integração ao Mosaico da ANATEL para licenciamento
Base geográfica própria: imagem de satélite de 1 a 10 m, topografia oficial e edificações em 3D
Uso do solo com recorte de ruas e dados censitários para dimensionar a demanda

Produto CelPlan: CellDesign Suite e mapas digitais

CelPlanner, CelNetwork, CelNLG e CelPerformance, em desenvolvimento desde 1992. A base geográfica também é fornecida separadamente, inclusive convertida para outros formatos.

Tela do CelPlanner 13.9 com o mapa de morfologia do terreno, a cobertura prevista por setor, vistas 3D de enlaces sobre as edificações e as janelas de balanço de potência e de configuração do ambiente — Tela do CelPlanner 13.9. No centro, o mapa de morfologia: o terreno classificado em água, vegetação, área urbana, prédios, vias e outras classes, porque cada uma atenua o sinal de um jeito. À esquerda, a cobertura prevista, com uma cor por setor, e as vistas em 3D, com um enlace ponto a ponto passando sobre as edificações. À direita, o balanço de potência do enlace e as premissas do ambiente, como probabilidade de cobertura e desvanecimento. É sobre essa base que a cobertura é calculada.

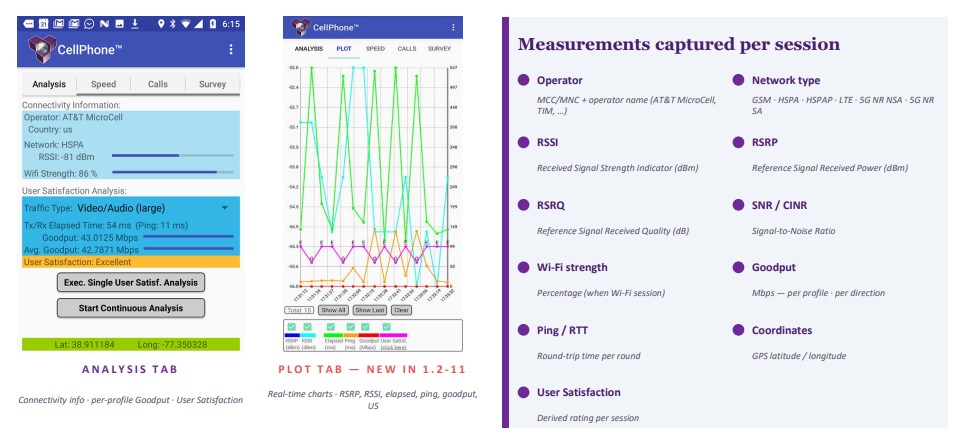

Telas do aplicativo CellPhone com as medições por sessão: sinal, qualidade, vazão e satisfação do usuário

Medição da experiência

Saber a qualidade real da rede sem mandar equipe a campo

Teste de velocidade mostra o melhor caso, não o dia a dia. Um aplicativo leve instalado nos aparelhos mede a experiência real o tempo todo e envia os dados, de forma anônima, para um servidor na nuvem.

Mede como os aplicativos de verdade usam a rede: voz e mensagem, web e e-mail, vídeo e áudio, transferência de arquivo
Converte a medição numa nota de satisfação do usuário, de "não aceitável" a "excelente"
Registra cobertura e qualidade georreferenciadas (RSRP, RSSI, RSRQ, SNR, ping e vazão real)
Roda também em equipamentos Windows embarcados, em caminhões de mineração e veículos, para cobrir áreas onde não se caminha
Gera mapas de calor e relatórios temáticos por operadora, região e horário

Produto CelPlan: CellPhone

Aplicativo Android, servidor e nuvem. Coleta anônima e contínua.

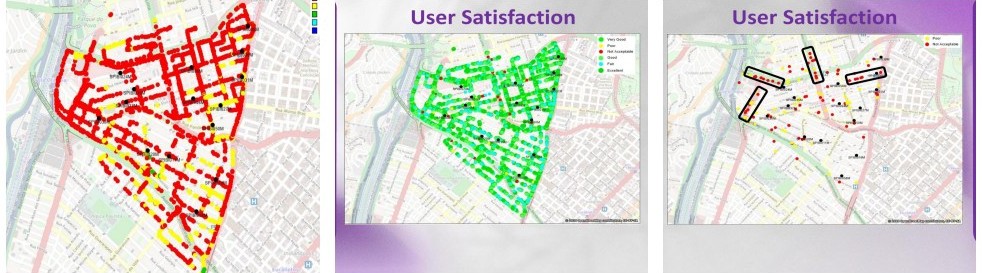

Campanha de drive test em São Paulo: mapa de RSRP, mapa de satisfação do usuário e isolamento dos corredores com experiência ruim — Campanha em área urbana densa de São Paulo. À esquerda, o nível de sinal (RSRP) aponta problema em quase todo o cluster. No centro, a satisfação real do usuário mostra a maioria das sessões boa ou excelente. À direita, filtrando só o que ficou ruim, sobram poucos corredores. Eles viram a lista de ajustes de tilt e azimute, em vez de uma obra na área inteira.

Capacidade

Descobrir onde a rede vai saturar antes que o cliente reclame

Boa parte das estações construídas para aumentar capacidade não resolve o problema, porque foi instalada no lugar errado. A ferramenta preditiva mostra onde o tráfego realmente vai apertar e qual site resolve.

Identifica gargalos de capacidade conforme o tráfego cresce
Indica a localização eficaz dos novos sites de expansão
Revela o potencial real de cada célula já instalada
Reduz investimento em ampliações que não trariam ganho

Produto CelPlan: CellExperience

Ferramenta preditiva de capacidade e de experiência do usuário.

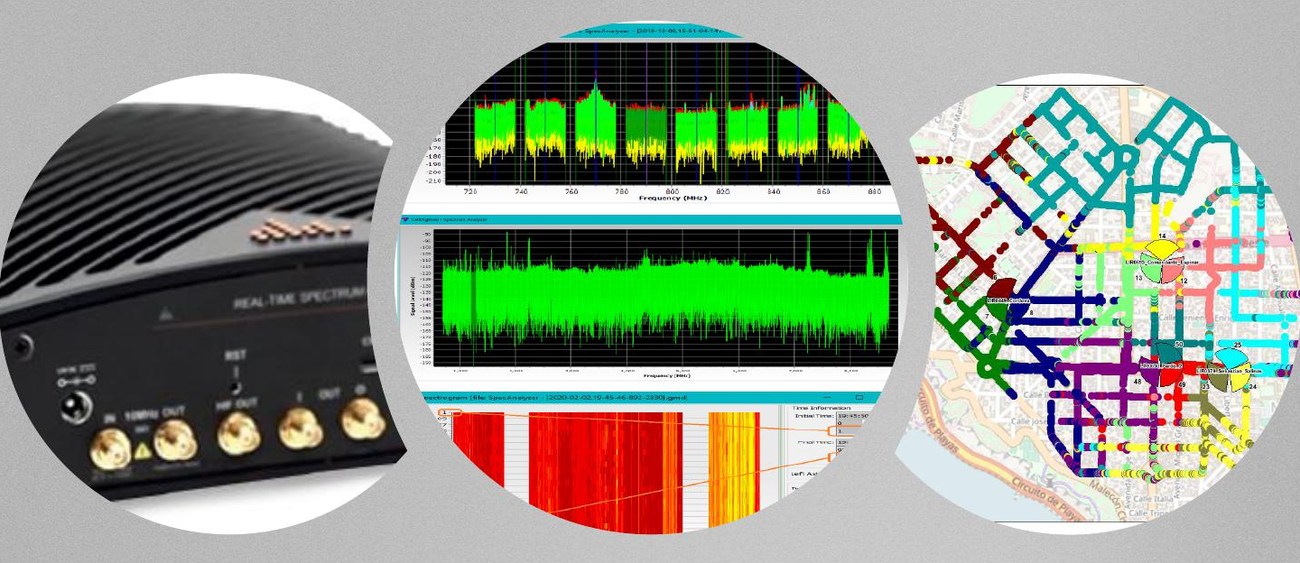

Receptor de espectro em tempo real ao lado das telas de análise espectral, espectrograma e mapa de medição

Análise de espectro

Encontrar e localizar a interferência que derruba a rede

Quando a rede cai sem motivo aparente, quase sempre há alguém ocupando a faixa. O nosso conjunto de receptor e software captura todo o espectro, identifica a fonte e mostra no mapa onde ela está.

Varredura e monitoramento de espectro em tempo real, de 9 kHz a 27 GHz
Identificação e caracterização de fontes de interferência, internas e externas
Drive test e walk test de 2G a 5G com indicadores por tecnologia (RSRP, SINR, RSSI, Ec/Io)
Decodificação de mensagens de sinalização, além da medição de nível de sinal
Verificação de ocupação de faixa antes de implantar uma nova tecnologia
Coleta georreferenciada por GPS, dentro e fora de edificações

Produto CelPlan: CellDigitizer, CellSpectrum e CellScanner

Receptor SDR com software de análise espectral e tecnológica, em licença única.

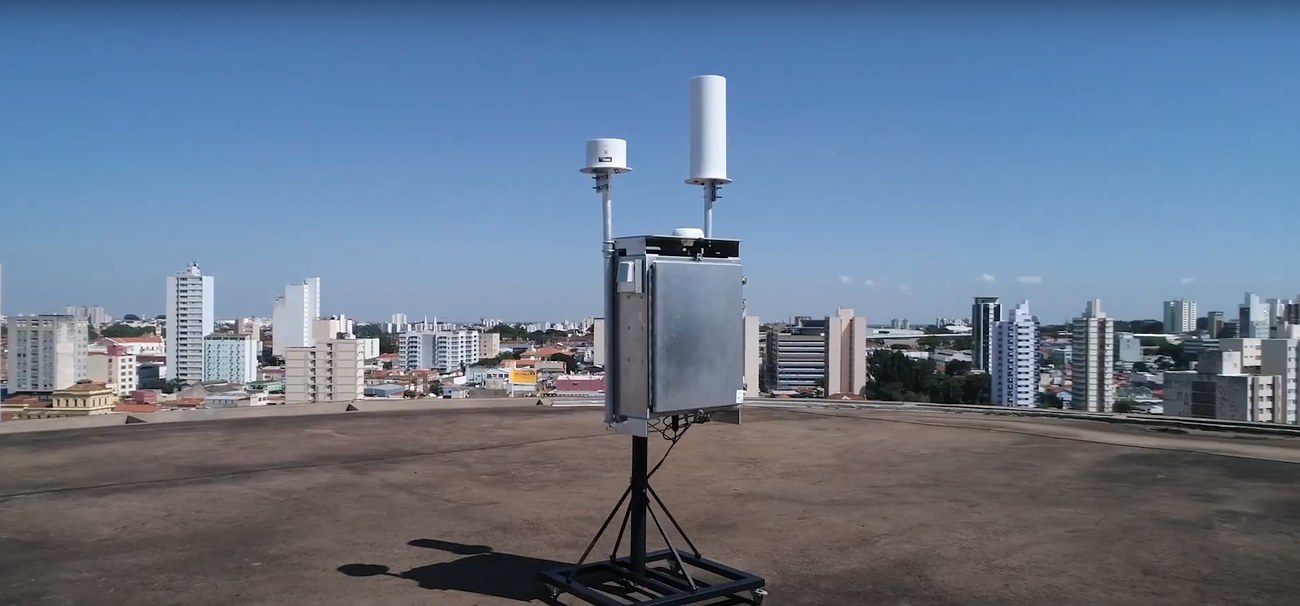

Unidade remota de medição CellWireless instalada na cobertura de um prédio, com antenas e vista da cidade

Monitoramento do espectro

Monitorar o espectro 24 horas por dia e localizar transmissores irregulares

Rastrear um transmissor clandestino com equipe em campo leva dias, e ele costuma sair do ar antes de ser encontrado. Uma rede de unidades fixas de medição observa a faixa continuamente e localiza a fonte automaticamente.

Monitoramento contínuo de 20 MHz a 8 GHz (SM 8000) ou até 18 GHz (SM 18000), com até 125 MHz capturados de uma vez
Localização geográfica da fonte por TDOA, com três ou mais unidades sincronizadas por GNSS (abaixo de 1 µs)
Detecção de transmissores não autorizados, interferência e sinais de interesse
Espectro, espectrograma, persistência, ocupação de faixa, medição de potência e largura de banda
Demodulação AM/FM para escuta e captura de dados I/Q para pós-processamento
Missões autônomas programadas nas unidades remotas, sem operador na frente da tela
Arquitetura escalável: novas unidades são somadas conforme a área a cobrir

Produto CelPlan: CellWireless SM

Unidades remotas de medição (RMU), estação de controle (CST), repositório de dados (DRU) e portal de administração (SAP), com desenvolvimento próprio da CelPlan. A ANATEL opera 42 sondas da solução, instaladas perto de aeroportos e de outras áreas críticas em Brasília, Rio de Janeiro, São Paulo, Curitiba, Belo Horizonte, Salvador, Belém e Fortaleza, onde rádio irregular pode interferir na comunicação aeronáutica.

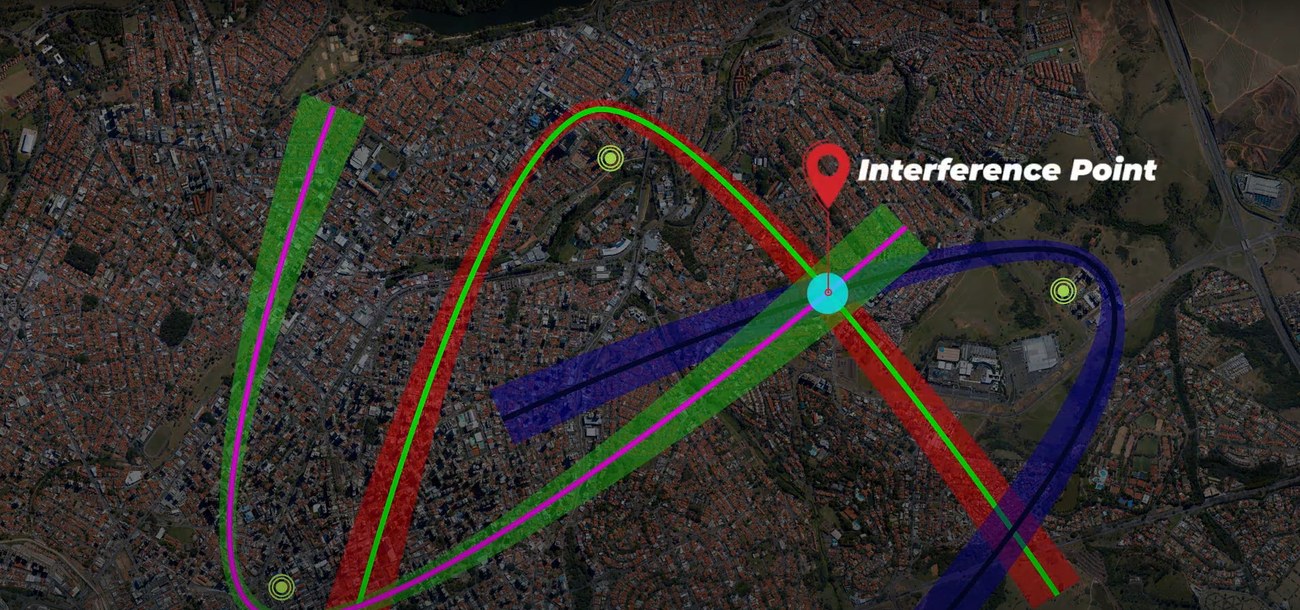

Localização por TDOA: três estações remotas medem a diferença de tempo de chegada do sinal e as hipérboles resultantes se cruzam no ponto de interferência — Como a fonte é encontrada: três ou mais unidades remotas medem a diferença de tempo de chegada do mesmo sinal. Cada par de unidades gera uma hipérbole de posições possíveis, e o transmissor está onde elas se cruzam. Com sincronismo por GNSS abaixo de 1 µs, o resultado sai georreferenciado no mapa, sem equipe rodando a cidade com antena direcional.

Especificações dos equipamentos de espectro

9 kHz – 27 GHz

faixa dos receptores portáteis (expansível a 40 GHz)

100 MHz

banda em tempo real no receptor portátil

2G a 5G

análise multitecnologia simultânea

20 MHz – 18 GHz

faixa das unidades fixas de monitoramento

125 MHz

banda instantânea nas unidades fixas

< 1 µs

sincronismo GNSS para localização por TDOA

Especificações variam conforme o modelo do receptor. Captura simultânea de espectro e de dados I/Q para pós-processamento.

Quem usa essas ferramentas

Operadoras e redes privadas

Planejar, implantar, otimizar e resolver problemas em redes 2G a 5G.

Órgãos reguladores

Fiscalizar o uso do espectro, monitorar conformidade e localizar interferência.

Indústria, mineração e energia

Validar a cobertura da rede privada em toda a planta, inclusive onde não se caminha.

Integradores e consultorias

Projeto de rede, auditoria de RF e laudos de cobertura.

Soluções relacionadas

Redes sem fio, RF e transporte Os serviços de campo que usam estas ferramentas: site survey, drive test e otimização. Inteligência artificial e dados Desenvolvimento sob medida e modelos aplicados à operação. Videomonitoramento e vídeo analítico Visão computacional sobre as câmeras já instaladas.

Quer ver funcionando com os seus dados?

Fazemos uma demonstração com um trecho ou uma planta sua, e você vê o resultado antes de decidir.
